提升旋塞阀有哪些类型,具有哪些特点

发布日期:[2020-08-27] 点击率:

旋塞阀结构简单,开关速度快,流体阻力小,角行程操作快。在诸如事故之类的紧急情况下,您可以快速连接或断开管道。与闸阀和截止阀相比,操作更加灵活,开关速度更快。旋塞阀使用在开闭部上具有通孔的旋塞体,并通过使旋塞体与阀体一起旋转来实现开闭操作。旋塞阀的大多数旋塞体都是圆锥体(也是圆柱体),并与阀体的锥孔表面配合形成密封对。

提升旋塞阀有多种类型,根据密封面的材料,提升旋塞阀分为软密封和硬密封两种。基本原理是将旋塞提升到打开位置,并将旋塞旋转90度以完全打开阀门并减少与阀体密封面的摩擦。关闭阀时,将旋塞旋转90度到关闭位置,然后用阀体密封。面部接触密封。

1、双密封提升旋塞阀

双密封提升旋塞阀具有柔软的密封结构。旋塞体由三块板组成,形成一个圆柱形的塞体,两侧的板都装有橡胶密封表面,中心是一个圆柱形的楔形塞。

当阀门打开时,传动机构抬起旋塞以驱动两个侧板,从而将组合的阀芯和阀门密封面分开。然后驱动旋塞阀体将阀旋转90度到完全打开位置。当阀关闭时,传动机构将组合塞体旋转90度到关闭位置,然后将塞体向下推。接触阀体底部后,两个侧板不会降低。中央楔形塞不断通过斜坡向下推两个。侧板的入口和出口端移动,以使侧板的软密封表面接触阀体的密封表面并被压缩和密封。

具有双重关闭和排放功能的双密封提升旋塞阀,配有压力平衡装置,可防止系统异常压力升高,并降低阀门启闭的瞬时阻力。由于密封环的金属表面在压缩后会接触,因此具有防火功能。阀门的维护非常方便,无需从管道上拆下阀体,就可以从阀体上卸下和更换两个侧板。因此,它也广泛用于各种行业,例如石油,天然气,冶金矿山,天然气工程,轻工业,纺织,海运码头,食品和环境水处理,用于调节和打开和关闭管道流体。

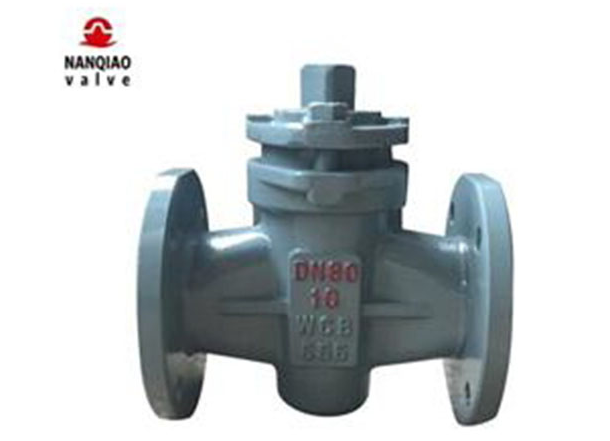

旋塞阀

2、硬密封提升旋塞阀

金属硬密封提升旋塞阀可以密封阀座两侧的密封面。阀门的使用不受介质流量的限制。关闭金属硬密封的提升旋塞阀,通过手轮和阀杆对阀座的密封面加压。增加密封件的比压可改善旋塞阀的密封性能。阀座的密封面为凸面,便于清洁密封面,晶体介质和固体颗粒不易沉积。它通常在化工厂高温下使用。硬密封提升旋塞阀具有

A、的各种结构。手轮手柄提升旋塞阀有两种常见类型。工作原理是升高并完全打开旋塞和阀门。要关闭,首先转动手柄将旋塞带到90度关闭位置,然后旋转变速箱的手轮以降低旋塞和密封。

在开启和关闭过程中阀门与阀座分开,因此开启和关闭阀门非常容易,在开启和关闭过程中密封面不易被刮擦,阀门的使用寿命更长。但是,由于手柄的驱动扭矩低,因此公称阀尺寸通常不大。手轮手柄提升旋塞阀结构紧凑,体积小,流体阻力小。

B、机械十字驱动提升旋塞阀的工作原理如下:当阀打开时,传动装置旋转阀杆上的螺纹以抬起塞子体。分离旋塞和阀体之间的密封面后,将旋塞旋转90度,直到阀完全打开。当变速箱关闭时,旋塞旋转90度到关闭位置,旋塞停止旋转,在驱动力旋转螺纹后,旋塞下降并与阀体的密封面接触并密封。
