碳钢截止阀J41

发布时间:2015-01-07 关注次数:

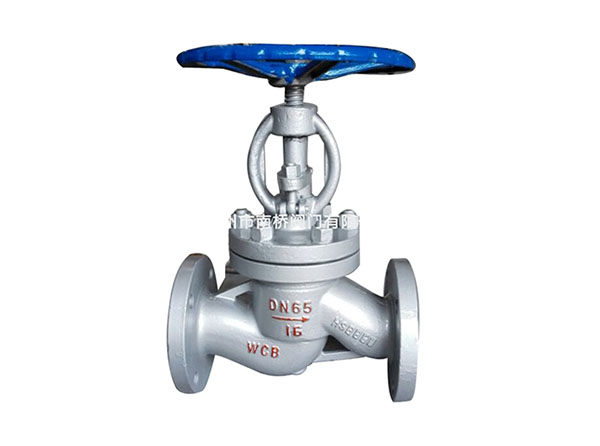

碳钢截止阀J41

国标法兰碳钢截止阀 GB Stainless Steel Globe Valve

很荣幸为您介绍碳钢截止阀,碳钢截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。

阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式主要用途法兰连接的截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路。

下面是温州市南桥阀门有限公司为您精选的国标截止阀系列碳钢法兰截止阀产品, J41H-16C,J41H-25C,J41H-40C,J41H-64C碳钢法兰截止阀拥有先进的阀座,南桥阀门聚多年截止阀制造经验而设计,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。开关无误

产品信息

国标法兰截止阀主要特点: Chief Feature

1、流线型,明杆带支架 1.Streamline outside screw and yoke

2、中法兰螺栓连接 2.Bolted bonnet

3、活套连接阀瓣 3.Loose disc

4、升降阀杆与手轮 4.Rising stem and hand wheel

5、支架与阀盖一体式 5.Yoke integral with bonnet

6、伞齿轮操作选配 6.Avail able with gear operator

7、标准法兰连接 7.Flanged ends

碳钢截止阀产品规范 Product Specification

产品规范

设计规范

结构长度

连接法兰

试验与检验

压力-温度

产品标识

供货规范

GB/T12235

GB/T12221

JB/T79

JB/T9092

GB/T9131

GB/T12220

JB/T7928

碳钢截止阀主要零部件材料Main Part Material

碳钢截止阀主要零部件材料

零件名称

零部件材料


阀体/阀盖

WCB

ZGCr5Mo

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

Body/Bonnet

阀瓣

WCB

25Cr2MoV

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

Disk

阀杆

2Cr13

25Cr2MoV

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

Stem

填料

柔性石墨

聚四氟乙烯

Packing

垫片

18-8柔性石墨

Gasket

螺栓

35/35CrMo

25Cr2MoV

1Cr18Ni9Ti

1Cr18Ni9

Bolt

适用温度

-29~425℃

-29~425℃

-40~200℃

-40~200℃

SuitableTemp

适用介质

水,油品,蒸汽

蒸汽,油品

硝酸类

醋酸类


碳钢截止阀主要外形和连接尺寸Main External And Connection

碳钢截止阀主要外形和连接尺寸
主要外形和连接尺寸Main External And Connection Dimension单位Unit:mm

产品型号

公称通径DN

PN1.6MPa

WT(kg)

L

D

D1

D2

b

z-Фd

H

D0

J41

J941

J41H-16C

15

130

95

65

45

14

4-Ф14

218

120

4.8

5.2

J41Y-16C

20

150

105

75

55

14

4-Ф14

258

140

6.5

7.1

J41B-16C

25

160

115

85

65

14

4-Ф14

275

160

7.0

7.4

J41W-16P

32

180

135

100

78

15

4-Ф18

280

160

8.2

8.5

J41Y-16P

40

200

145

110

85

16

4-Ф18

330

200

11.0

12.5

J41Y-16R

50

230

160

125

100

16

4-Ф18

350

200

14.5

20

J41Y-16I

65

290

180

145

120

18

4-Ф18

380

240

21.5

25

J941H-16C

80

310

195

160

135

20

8-Ф18

400

240

27

35

J941Y-16C

100

350

215

180

155

20

8-Ф18

415

280

30

50

J941B-16C

125

400

245

210

185

22

8-Ф18

460

320

84

75

J941W-16P

150

480

280

240

210

24

8-Ф23

510

360

91

100

J941Y-16P

200

600

335

295

265

26

12-Ф23

710

360

148

210

J941Y-16R

250

730

405

355

320

30

12-Ф23

786

450

405

446

J941Y-16I

300

850

460

410

375

30

12-Ф23

925

500

610

648
