旋塞阀

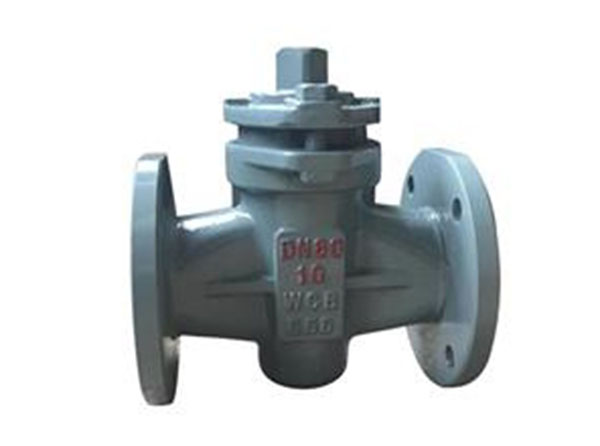

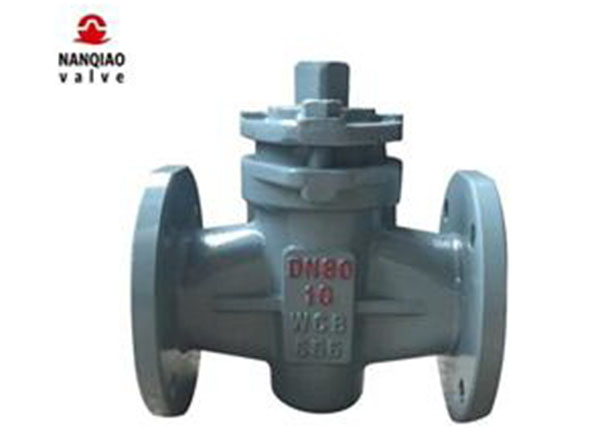

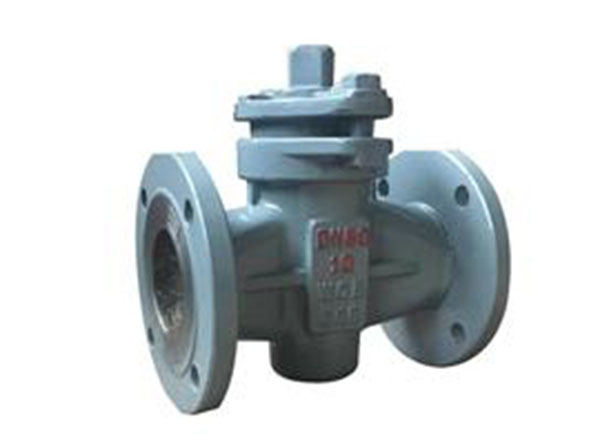

X43W-10C 不锈钢二通旋塞阀用于中、低压管路。阀体材质有铸铁、铸钢、不锈钢、铜等可适应不同管路情况。
型号 | 公称压力 | 试验压力ps（mpa） | 适用介质 | 工作温度（℃） | |
壳体 | 密封 | ||||
x44w-1.0p | 1.0 | 1.5 | 1.1 | 硝酸类 | ≤250 |
x44w-1.0r | 1.0 | 1.5 | 1.1 | 醋酸类 | ≤250 |
公称压力 | 公称通径 | 尺寸（mm） | |||||||
l | d | d1 | d2 | z-φd | □s | h | h | ||
1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 |
32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | |
40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | |
50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | |
65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | |
80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | |
100 | 300 | 215 | 180 | 155 | 8╳φ18 | 45 | 135 | 425 | |
125 | 350 | 245 | 210 | 185 | 8╳φ18 | 54 | 154 | 482 | |
150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | |
200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | |
250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | |
300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 | |
