旋塞阀

气动旋塞阀

发布时间:2020-08-31 关注次数:

气动旋塞阀

气动旋塞阀是使用具有通孔的旋塞体作为开闭部并通过旋转旋塞体和阀杆来实现开闭操作的阀。旋塞阀结构简单,启闭速度高,流体阻力小。近年来,市场已成为历史上较早的阀门之一、而没有被诸如阀门之类的阀门所取代。

气动旋塞阀特点:

1、阀体的入口和出口端窗口设计为双通道带槽密封圈结构。随着旋塞旋转,密封对之间的密封比压力逐渐变化,直到完全打开为止。在完全关闭位置,会产生足够的密封比压力,并且密封对达到零泄漏。

2、双槽带槽密封环可以稳定阀体内的PTFE衬套而不会移位,吸收了由温差引起的衬套的轻微变形,同时衬套和旋塞之间也是如此。产生强大的擦拭效果。并提高了密封面的使用寿命。

3、可以估计整个密封过程与管道中的压力无关。

4、PTFE衬套根据工作温度和工作介质使用各种材料的填料,并具有良好的润滑性和长寿命。

气动旋塞阀公称通径:DN50mm-DN300mm;

气动旋塞阀公称压力:PN1.0MPa-1.6MPa;

气动旋塞阀温度范围:-29℃-300℃。

气动旋塞阀结构尺寸

型号公称通径 DN (mm)尺寸(mm )
LDD1D2fbz-Φd二ShH
X643W- 1.0 X643W- 1.015809565452144-Φ14142699
209010575552164-Φ141434124
2511011585652164-Φ141738133
32115135100782184-Φ181845152
40150145110853184-Φ182655212
501701601251003204-Φ182874260
652201801451203204-Φ183282295
802501951601353224-Φ184095327
1003002151801553268-Φ1845135425
1253502452101853248-Φ1854154482
1504002802402103248-Φ2362172512
2004503352952653248-Φ2375195605
25053039035032032812-Φ2385230660
30058044040036833012-Φ23100263760

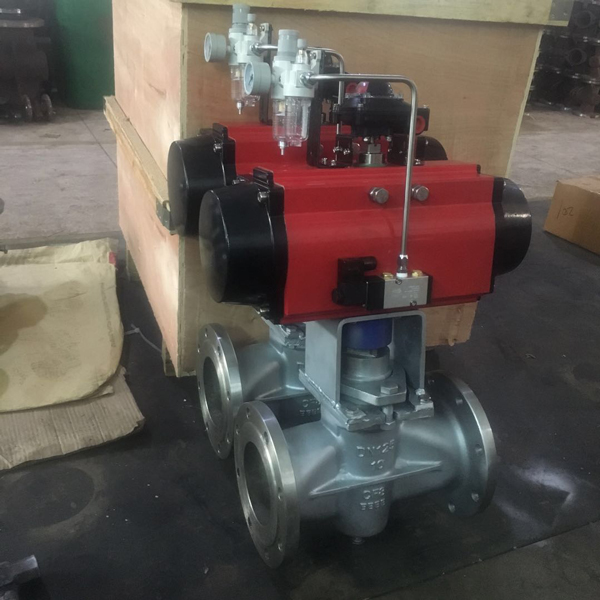

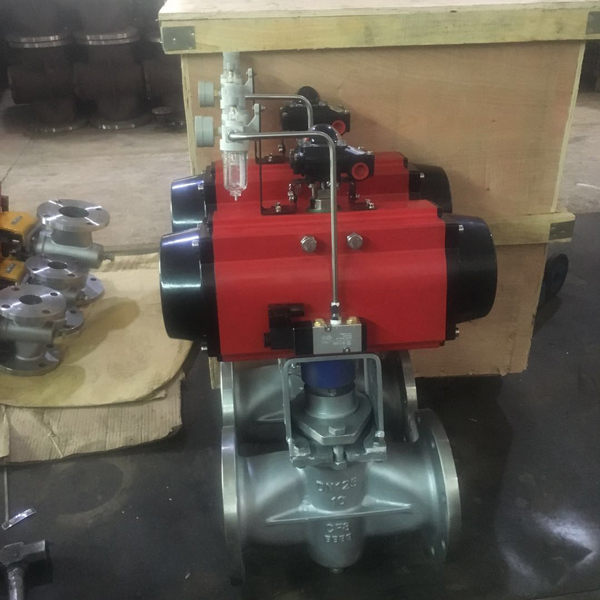

气动旋塞阀

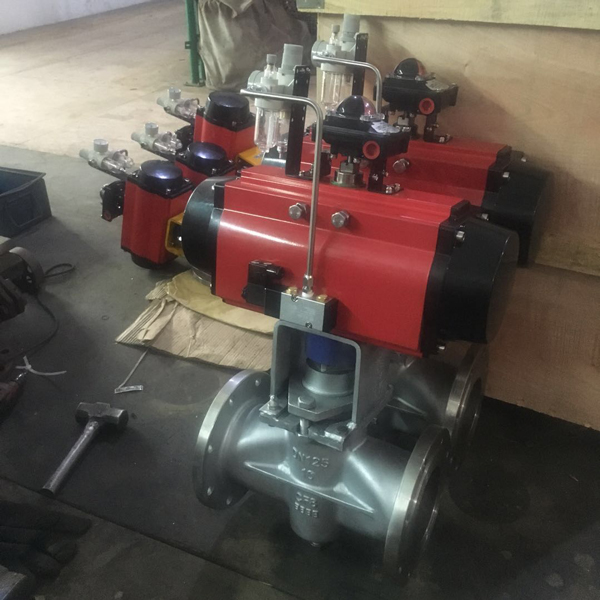

气动旋塞阀
